Vad är det hydrauliska systemet i en papperslådformningsmaskin?

Ett hydraulsystem i en papperslådformningsmaskin spelar en avgörande roll i dess drift och erbjuder ett pålitligt och effektivt sätt för kraftöverföring. Som leverantör av papperslådformningsmaskiner är jag väl insatt i betydelsen och funktionaliteten av dessa hydrauliska system.

Förstå grunderna för hydrauliska system

I kärnan använder ett hydraulsystem en vätska, vanligtvis olja, för att överföra kraft. Den grundläggande principen bakom det är Pascals lag, som säger att när tryck appliceras på en sluten vätska sker tryckförändringen genom hela vätskan. I en papperslådformningsmaskin utnyttjas denna lag för att generera den nödvändiga kraften för olika operationer.

Huvudkomponenterna i ett hydraulsystem i en papperslådformningsmaskin inkluderar en hydraulpump, hydraulcylindrar, ventiler och en reservoar. Hydraulpumpen är hjärtat i systemet. Den suger in hydraulvätska från behållaren och sätter den under tryck. Denna trycksatta vätska leds sedan till hydraulcylindrarna genom ett nätverk av rör och ventiler.

Hydraulpumpens roll

Hydraulpumpen är ansvarig för att omvandla mekanisk energi till hydraulisk energi. Det finns olika typer av pumpar som används i papperslådformningsmaskiner, såsom kugghjulspumpar, skovelpumpar och kolvpumpar. Kugghjulspumpar är enkla och kostnadseffektiva, lämpliga för applikationer med lågt till medeltryck. Lamellpumpar erbjuder bättre effektivitet och jämnare drift, medan kolvpumpar kan generera höga tryck, som ofta krävs för tunga lådformningsuppgifter.

Till exempel, i en storskalig papperslådformningsmaskin som behöver forma tjocka och styva lådor, kan en kolvpump vara det perfekta valet. Det kan generera det höga tryck som behövs för att böja och forma kartongen exakt. Pumpens kapacitet och tryckklassificering är noggrant utvalda utifrån maskinens specifika krav, såsom storleken på lådorna som ska formas och produktionslinjens hastighet.

Hydraulcylindrar: The Muscle of the Machine

Hydraulcylindrar är de komponenter som omvandlar den hydrauliska energin tillbaka till mekanisk energi. De ansvarar för att utföra själva arbetet i formningsprocessen för papperslådor, såsom pressning, vikning och skärning. En typisk hydraulcylinder består av en cylindertrumma, en kolv, en kolvstång och tätningar.

När den trycksatta hydraulvätskan kommer in i cylinderns ena sida trycker den på kolven, som i sin tur flyttar kolvstången. Denna linjära rörelse kan användas för att applicera kraft på kartongen. Till exempel, vid vikningsoperationen av en papperslåda, kan en hydraulcylinder användas för att utöva en exakt mängd kraft för att vika kartongen i rätt vinkel. Cylinderns slaglängd, vilket är det avstånd som kolven kan förflytta sig, är utformad enligt de specifika viknings- eller formningskraven.

Ventiler: Styr flödet och trycket

Ventiler är viktiga för att styra flödet och trycket på hydraulvätskan i systemet. Det finns flera typer av ventiler som används i hydrauliska system för pappersboxformning, inklusive riktningsventiler, tryckregleringsventiler och flödeskontrollventiler.

Riktningsventiler bestämmer hydraulvätskans väg, så att den kan strömma till olika cylindrar eller komponenter efter behov. Till exempel, i en flerstationsmaskin för papperslådformning, kan dessa ventiler rikta vätskan till lämpliga cylindrar vid varje station för att utföra olika operationer i sekvens. Tryckregleringsventiler däremot reglerar trycket i systemet. De förhindrar att trycket överskrider en säker gräns och skyddar komponenterna från skador. Flödeskontrollventiler används för att justera hastigheten på de hydrauliska cylindrarna genom att styra vätskans flödeshastighet.

Reservoaren: En viktig komponent

Reservoaren är där hydraulvätskan lagras. Den fyller även andra viktiga funktioner, som att kyla vätskan och separera luft och föroreningar från den. En väl utformad reservoar har tillräcklig kapacitet för att hålla en tillräcklig mängd vätska för systemets drift. Den är ofta utrustad med ett kylsystem, såsom en radiator eller en kylslinga, för att avleda värmen som genereras under driften av hydraulsystemet.

Föroreningar i hydraulvätskan kan orsaka allvarliga problem, såsom slitage på komponenterna och minskad systemeffektivitet. Därför har behållaren vanligtvis ett filtreringssystem för att avlägsna smuts, skräp och andra partiklar från vätskan. Regelbundet underhåll av behållaren, inklusive kontroll av vätskenivån och byte av filtret, är avgörande för hydraulsystemets långsiktiga prestanda.

Fördelar med hydrauliska system i papperslådformningsmaskiner

En av de största fördelarna med att använda ett hydraulsystem i en papperslådformningsmaskin är dess höga effekt-till-viktförhållande. Hydraulsystem kan generera en stor mängd kraft med relativt små och lätta komponenter. Detta möjliggör en mer kompakt och effektiv maskinkonstruktion, vilket är särskilt viktigt i moderna tillverkningsanläggningar där utrymmet ofta är begränsat.

En annan fördel är den exakta styrningen som hydraulsystem erbjuder. Hydraulvätskans tryck och flöde kan justeras noggrant, vilket gör att maskinen kan utföra komplexa lådformningsoperationer med hög precision. Till exempel, vid tillverkning av skräddarsydda lådor, kan det hydrauliska systemet programmeras att applicera olika krafter i olika skeden av formningsprocessen, vilket säkerställer att slutprodukten uppfyller de exakta specifikationerna.

Hydraulsystem är också kända för sin tillförlitlighet och hållbarhet. De tål tunga belastningar och kontinuerlig drift utan betydande slitage. Med korrekt underhåll kan ett hydraulsystem i en papperslådformningsmaskin ha en lång livslängd, vilket minskar den totala ägandekostnaden.

Vårt produktsortiment och hydraulsystemet

Som leverantör av pappersboxformningsmaskiner erbjuder vi ett brett utbud av maskiner utrustade med avancerade hydraulsystem. VårFormningsmaskin för papperslådaär utformad för att möta våra kunders olika behov. Oavsett om du vill producera små, ömtåliga lådor eller stora, robusta, kan våra maskiner anpassas med lämpliga hydrauliska komponenter.

VårLiten box förpackningsmaskinanvänder ett hydraulsystem som är optimerat för hög hastighet och exakt drift. Den kan forma och packa små lådor i snabb takt, vilket säkerställer hög produktivitet. De hydrauliska cylindrarna i denna maskin är designade för att ha en kort slaglängd men höghastighetsrörelse, vilket är idealiskt för småskalig lådproduktion.

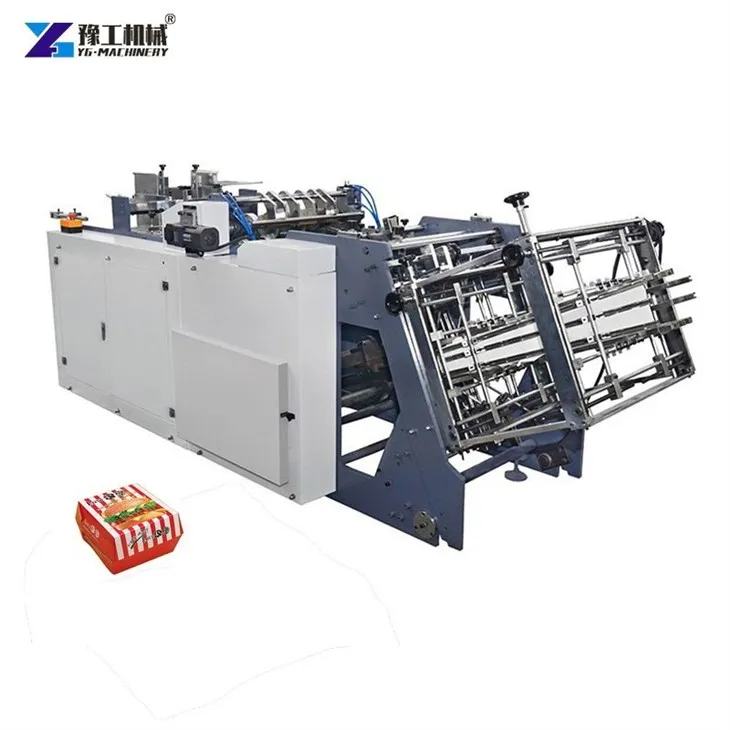

För dem i livsmedelsindustrin, vårMaskin för att göra hamburgareär ett utmärkt val. Den har ett hydrauliskt system som kan hantera de specifika kraven för att forma hamburgerlådor, såsom behovet av jämna och rena veck. Hydraulsystemets tryck- och flödeskontroll är noggrant kalibrerade för att säkerställa att lådorna formas exakt och effektivt.

Kontakta oss för dina behov för formning av papperskartong

Om du är på marknaden för en papperslådformningsmaskin, inbjuder vi dig att kontakta oss. Vårt team av experter kan ge dig detaljerad information om våra produkter, inklusive de hydrauliska systemen de är utrustade med. Vi kan även erbjuda skräddarsydda lösningar utifrån dina specifika produktionskrav. Oavsett om du är ett småskaligt företag eller en storskalig tillverkare har vi rätt maskin för dig. Låt oss inleda en konversation om hur våra papperslådformningsmaskiner kan förbättra din produktionsprocess och förbättra din resultat.

Referenser

1. Fluid Power Handbook, redigerad av International Fluid Power Society.
2. Hydrauliska och pneumatiska system: Design och tillämpning, av John CH Hsieh.
3. Paper Packaging Technology, av Paul A. Weyland.
